Flexibler Luftkanal 500 mm innen, ∅ 600 mm außen
Länge: 6 m, individuell teilbar
Inklusive:
2 Anschlussplatten für Wand, Anschlussplatten für Zu-und
Abluft, 4 Schlauchschellen, 2 Aufhängungen für flexiblen
Schlauch
Min Biegeradius gemessen auf Außen-∅: 800mm
Hinweis:
Vorhandene Wanddurchführungen der VWL 71/91 können
weiter genutzt werden Wenn keine Wanddurchführungen
vorhanden, werden zusätzlich zwei VWZ Wanddurchfüh–
rungen 0010023377 benötigt
Anschluss an das Luftkanalsystem ∅ 500mm von Rehau
für eine druckwasserdichte Wanddurchführung möglich

Bestell-Nr. 0010023531

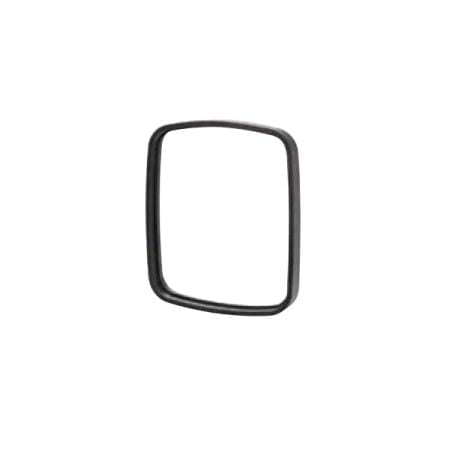

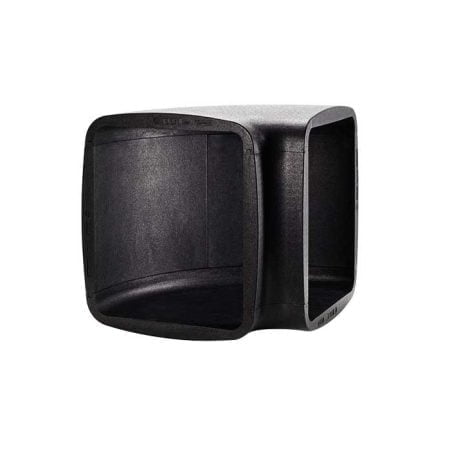

Bestehend aus: 2 x 0010023377; 2 x 0010023378;
1 x 0010023533; 2 x 0010023534
Hinweis:
Abstand der Luftauslässe/Wetterschutzgitter (Außenmaß)
von 180 mm bis 220 mm zulässig, wenn eine Trennwand
(Luftkurzschluss) zwischen den Wetterschutzgittern ein–
gezogen wird
Mindestgröße der Trennwand 1 m tief und 1 m hoch
Bei Abständen >500 mm ist keine Trennwand notwendig

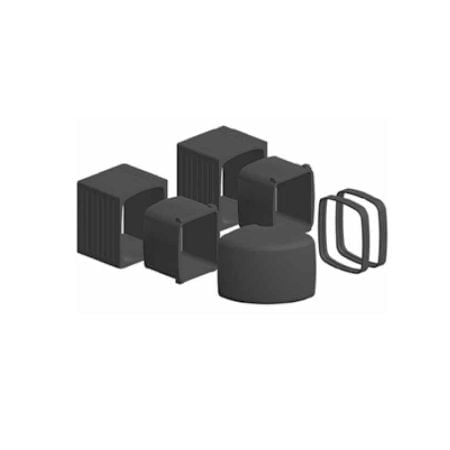

Bestell-Nr. 0020275554

Reduzierung der Schallleistung ca : 3-4 dB
Reduzierung der Schallleistung außen
bei VWL 3x/5 und VWL 5x/5: 4 dB,
bei VWL 7x/5: 3 dB
im Innenbereich Reduktion um 1 dB

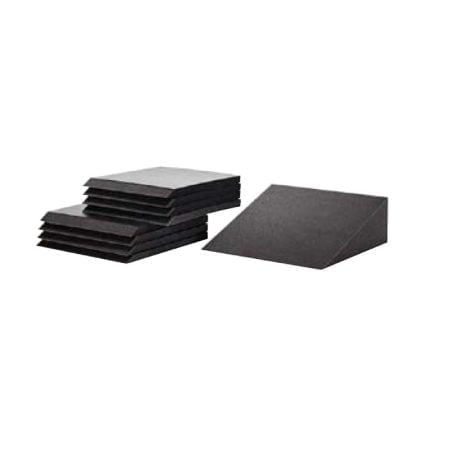

Hinweis:
Werkzeuglose Montage duch selbstklebende Folie

Bestell-Nr. 0010023379
